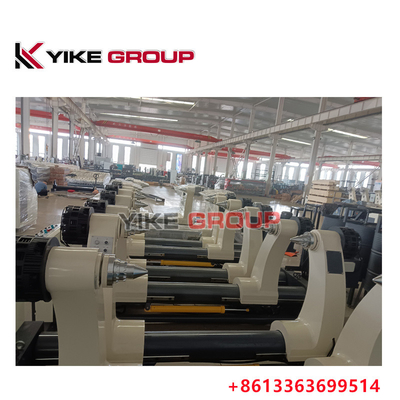

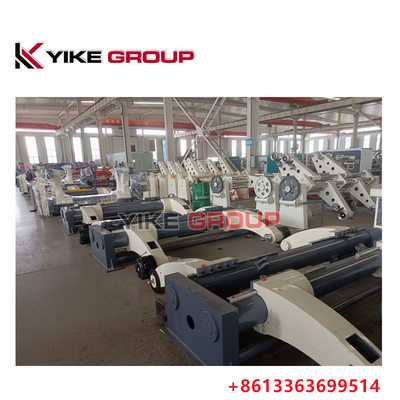

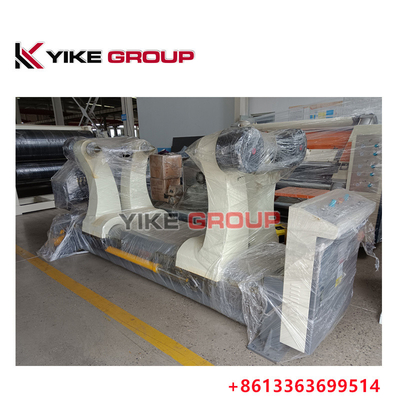

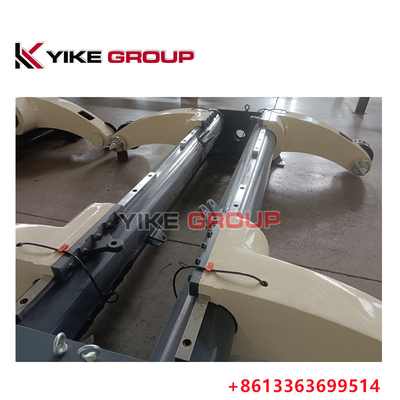

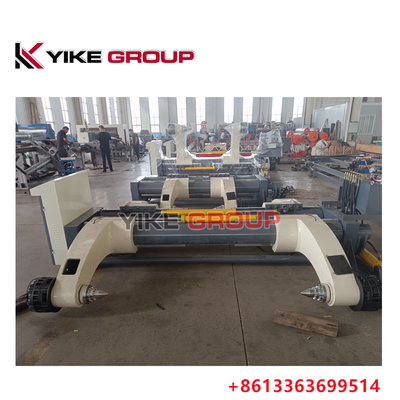

YK-1600 ZJ-V5B Ruloir hydraulique sans arbre pour une ligne de carton en carton ondulé

YK-1600 ZJ-V5B Ruloir hydraulique sans arbre pour une ligne de carton en carton ondulé

※ZJ-V5Bsupport hydraulique de roulement de moulin sans arbre

※caractéristique structurelle:

★adopter un entraînement hydraulique pour compléter le serrage du papier, desserrer, retirer pour le milieu, translation gauche et droite

et d'autres, le levage du papier adopte une action hydraulique.

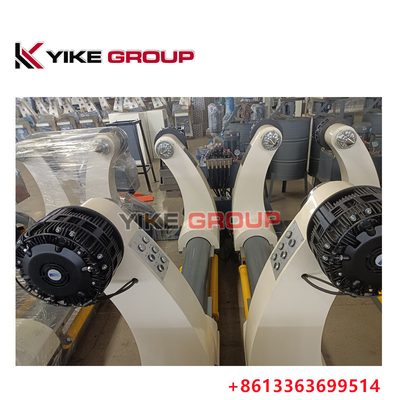

★ le frein réglable adopte un système de freinage à plusieurs points.

★ chaque support correspond à deux ensembles de papier de voiture, et ils peuvent papier sur les deux côtés en même temps.

※Tparamètres techniques:

1.la plage de papier de serrage:MAX1600mm MIN1000mm

2, diamètres de serrage: MAX ¢1500 mm MIN ¢350 mm

3, diamètre de l'arbre principal du support de papier: ¢ 240 mm

4, pression de travail de la source de gaz ((Mpa):0.4 --- 0,8 Mpa

5La taille de l'équipement: Lmx4.3*Wmx1.8*Hmx1.6

6, poids unique: MAX4000Kg

※Paramètres du système hydraulique:

1.Pression de travail (Mpa) 16 à 18 Mpa

2, cylindre hydraulique de levage: ¢ 100 × 440 mm

3.Cylindre hydraulique de fixation: ¢ 63×1300m

4puissance du moteur de la station hydraulique: 3 kW - 380 V - 50 Hz

5Voltage de la soupape solénoïde: 220 V 50 Hz
