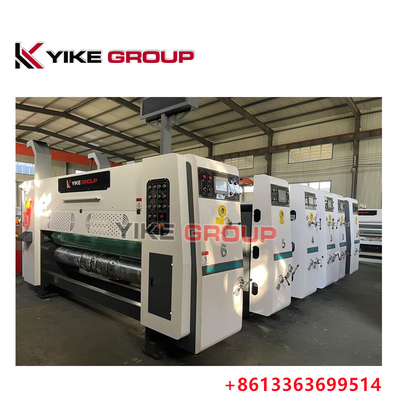

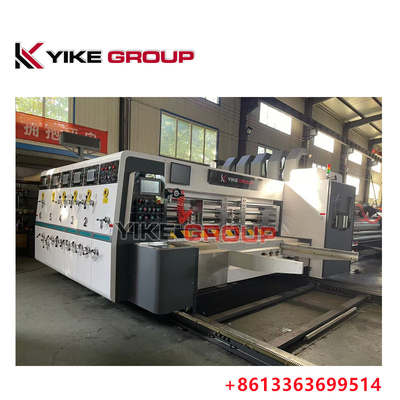

Vitesse de conception 150pcs/MinYK-1425 Impression automatique Flexo coupe sous pression avec machine à couteaux à fente

Vitesse de conception 150pcs/MinYK-1425 Impression automatique par souplesse, découpe sous pression avec machine à couteaux à fente

La composition et les caractéristiques de performance de l'ensemble de la machine

1L'ordinateur contrôle chaque unité d'impression ainsi que le réglage de la phase de mise en fente et de découpe, ce qui est pratique et fiable à utiliser.

2Tous les rouleaux de transmission sont fabriqués en acier de haute qualité, chrome dur et surface de terre.

3Le train de transmission adopte une transmission hélicoïdale de haute précision, en acier allié de haute qualité, traitement du train de terre, haute résistance, résistance à l'usure et fonctionnement stable.

4. Chaque groupe de l'ensemble de la machine est séparé électriquement, verrouillé pneumatiquement et verrouillé pneumatiquement.

5Il y a différentes cloches qui indiquent quand l'équipement démarre et s'arrête.

Principaux paramètres techniques

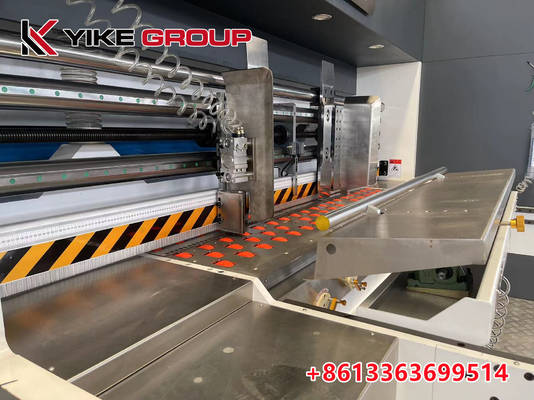

Unité d'alimentation en papier (le plombalimentation des bords)

1) Le panneau de commande principal est contrôlé par écran tactile et boutons de commande, ce qui est pratique et fiable.

2) Le démarrage de la machine principale est assuré par deux boutons pour assurer la sécurité des opérateurs et de la machine principale.

3) Le papier peut être alimenté en continu ou en alternance (avec compteur) (le papier peut être alimenté en alternance selon les besoins).

4) Réglage du nombre d'alimentation en papier, indiquant la quantité produite.

5) Les positions gauche et droite sont contrôlées mécaniquement et électriquement pour déplacer la distance.

6) Le déflecteur avant est réglé manuellement et synchrone pour régler l'écart.

7) Ventilateur de 7,5 kW à fourchette à quatre axes, alimentation auxiliaire par aspiration, pour assurer une alimentation en papier en douceur.

8) Le diamètre extérieur du rouleau supérieur d'alimentation en papier est de φ155,4 mm, tuyau en acier à paroi épaisse sans couture, enveloppé dans du caoutchouc résistant à l'usure,qui maintient non seulement l'élasticité, mais assure également une résistance à l'usure de la surface, réduisant l'aplatissement du carton alimenté.

9) Le diamètre extérieur du rouleau inférieur d'alimentation en papier est de φ155,4 mm, le tuyau en acier sans soudure est finement moulu et en relief sur la surface et chromé dur.

10) La transmission à deux rouleaux adopte une transmission à accouplement croisé pour réduire l'usure et rendre la transmission plus lisse.

11) L'embrayage de la machine adopte l'embrayage de commande électrique de la machine, et est équipé

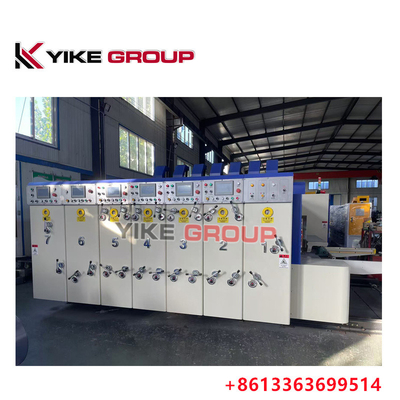

Unité d'impression

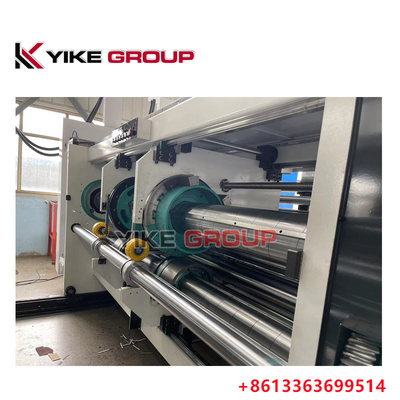

Rouleaux de plaques d'impression

1) Le diamètre extérieur du rouleau de la plaque d'impression comprenant l'épaisseur de la plaque est de 480 mm

2) Le rouleau d'impression est fait d'un tuyau d'acier sans soudure de haute qualité à paroi épaisse, et la surface est finement broyée et chromée.

3) Correction de l'équilibre, fonctionnement stable.

4) La bobine est accrochée à la plaque, et le verrouillage d'un seul côté rend l'alignement de la plaque accrochée précis, pratique et rapide.

5) La rainure de suspension complète de la plaque est adaptée aux bandes de plaque suspendue de 10 mm.

6) Lors du chargement et du déchargement de la plaque d'impression, l'interrupteur de pied est contrôlé électriquement pour la rotation avant et arrière, ce qui est pratique et flexible.

Rouleaux en relief

1) Le diamètre extérieur du rouleau est de φ155,4 mm.

2) Pipe en acier sans soudure à paroi épaisse, surface finement broyée, chrome dur.

3) Correction de l'équilibre, fonctionnement en douceur.

4) Le réglage du rouleau à pression adopte une structure d'auto-verrouillage pour l'espace de la boîte à turbines, et la plage de réglage est de 0-11 mm.

3"Poignée d'alimentation en papier

1) Le diamètre extérieur du rouleau est de φ86 mm.

2) Pipe d'acier sans soudure à paroi épaisse, surface finement moulée, chrome dur, et la tête de l'arbre a une flèche pour améliorer la résistance du corps de l'arbre.

3) Correction de l'équilibre, fonctionnement en douceur.

4) La roue d'alimentation en papier adopte un mécanisme de réglage rapide, simple et rapide à utiliser.

Rouleau à anilox à transfert d'encre

1) Diamètre du rouleau en anilox φ198 mm

2) Après le broyage fin de la surface du tuyau en acier sans soudure à paroi épaisse, le broyage de la surface, la gravure du motif anilox et le chrome dur sont effectués.

3) Les points sont uniformes et l'encre est appliquée uniformément, ce qui prolonge la durée de vie de la plaque d'impression et du rouleau en caoutchouc.

4) Lorsque le rouleau en caoutchouc et le motif en anilox tournent, une différence de vitesse peut se former, permettant au rouleau en caoutchouc de jouer le rôle de grattage d'encre.

5) En conjonction avec le système d'alimentation en papier, le dispositif pneumatique de levage automatique (lors de l'impression, le rouleau d'anilox descend et entre en contact avec la plaque d'impression, et lorsque l'impression s'arrête, le rouleau de l'anilox se met en contact avec la plaque d'impression)le rouleau d'anilox s'élève et se sépare de la plaque d'impression)

Unité Slotter

Proue de résistance

1) Prépressez avant de presser, le papier n'est pas facile à casser et la boîte est propre.

2) Le cadran d'écart de la roue de pressage est réglé manuellement, avec une plage de réglage de 2 à 12 mm.et le train de transmission est toujours dans le bon état de maillage lors du réglage.

Mécanisme de réglage du couteau à fente

1) L'arbre du couteau est un tuyau d'acier sans couture, qui a été broyé deux fois, avec une couche de chrome dure à la surface, et se déplace en douceur.

2) La largeur de la fente est de 7 mm.

3) L'acier allié est traité thermiquement et broyé avec des couteaux dentés, et la dureté et la ténacité sont garanties.

4) L'acier allié est traité thermiquement et broyé à l'aide de couteaux à double tranchant, à lames tranchantes et de haute précision.

5) La roue de pressage de la pièce de fente et le siège du couteau de fente sont contrôlés par un PLC pour les mouvements horizontaux gauche et droit et le bouton contrôle le réglage synchrone du mouvement horizontal,qui est simple à utiliser et améliore l'efficacité.

8) Le cadran de l'écart entre les sièges du couteau à fente est réglé manuellement, avec une plage de réglage de 2 à 12 mm.et le train de transmission assure toujours l'état correct de la maille lors du réglage.

9) Il peut être utilisé pour les fentes en carton en deux pièces.

Unité de mise en place

1. L'outil de fermeture à double couteau à axe unique, utilisez la structure interne de la structure de la dent pour ajuster la hauteur de la boîte, de sorte que l'huile ne soit pas facilement contaminé cartons
2. La première ligne de pression ronde, après le préchargement du carton pas facilement écraser
3. Le paquet de l'apparence de l'uréthane, n'endommagera pas le carton
4. Le stock de couteaux slotter utilise un mécanisme transversal, vis avec guide linéaire, pour se déplacer plus flexible et précise
5. Phases et hauteurs de la boîte, contrôle numérique par ordinateur et électrique
6. Préchargement, réglage de l'écart de pliage adopter le contrôle numérique informatique et électrique

Unité de découpe à la matrice

1. Le rouleau à rouleaux en caoutchouc et le rouleau de découpe sont fabriqués à partir de matériaux de haute qualité, et la surface est chrome durée après broyage.

2- correction de l'équilibre pour augmenter la stabilité de fonctionnement.

3. le rouleau de découpe et le caoutchouc sont automatiquement déconnectés par l'intermédiaire du dispositif excentrique commandé par moteur lorsqu'ils ne sont pas coupés,qui peut réduire le fonctionnement vide et simple de la machine et prolonger la durée de vie du caoutchouc et de la matrice.

4La transmission mécanique peut faire bouger le caoutchouc de 40 mm à gauche et à droite, ce qui peut rendre l'usure du rouleau en caoutchouc uniformément répartie et augmenter considérablement la durée de vie du rouleau en caoutchouc.

5. La phase de découpe sous pression adopte un réglage électrique numérique à 360°, qui peut être réglé lorsque l'équipement est en marche ou arrêté, et l'opération est simple et rapide.

6. La pièce de découpe est équipée d'un anneau de couteau de découpe sans modèle. Le carton ordinaire n'a pas besoin de faire un modèle, économisant les coûts de modèle.Le mouvement horizontal de l'anneau de couteau de découpe est réglé manuellement, et les quatre couteaux de la hauteur de la boîte sont réglés de manière synchrone, ce qui est simple à utiliser et améliore l'efficacité.
